AIRES 20 varmluftsstyrningsplatta

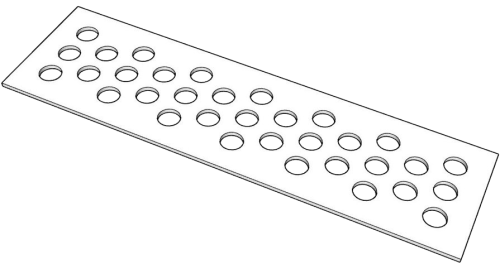

AIRES 20 Styrplatta för radiatorer är avsedd för att styra den varma luften från radiatorn som stiger uppåt framför fönstret i riktning mot uteluftsventilen, där sådan är monterad ovanför fönstret. Styrplattan är perforerad med ett antal hål och finns i flera olika dimensioner för att anpassas till radiatorns bredd (se bild 1 ovan).
Styrplattornas placering reglerar inblandningen av den varma uppåtstigande luften från radiatorn med den kalla uteluft som strömmar in genom en AIRES fönsterventil. Där-med minimeras kallraset vintertid och inomhusklimatet förbättras. Temperaturen på den varma uppåtstigande luften som styrs mot mitten framför fönstret ökar med några grader, samtidigt som radiatorns funktionalitet bibehålls då värmen fortfarande sprids från dess sidor och genom perforeringarna. Resultatet av testet visas i bild 2 nedan.
AIRES 20 Styrplattor placeras direkt ovanpå vattenburna radiatorer. Antal plattor som placeras ut, minst en på varje kant av radiatorns ovansida, beror på radiatorns bredd samt dimensionerna på AIRES fönsterventil och på de AIRES 20 Styrplattor som används. Monteringen av AIRES 20 Styrplatta kan varieras för anpassning till olika typer av radiatorer.
Det mest särskiljande med AIRES 20 Styrplatta är att med placering enligt anvisning styrs en större del av den varma luften upp framför fönstret mitt under uteluftsventilen och underlättar inblandningen med den kalla luften från en AIRES fönsterventil avsett för fönsterkarm. Den uppåtstigande luften blir några grader varmare, se bild 2. Detta bidrar till en bättre luftinblandning vilket minimerar kallraset och förbättrar inomhusklimatet.

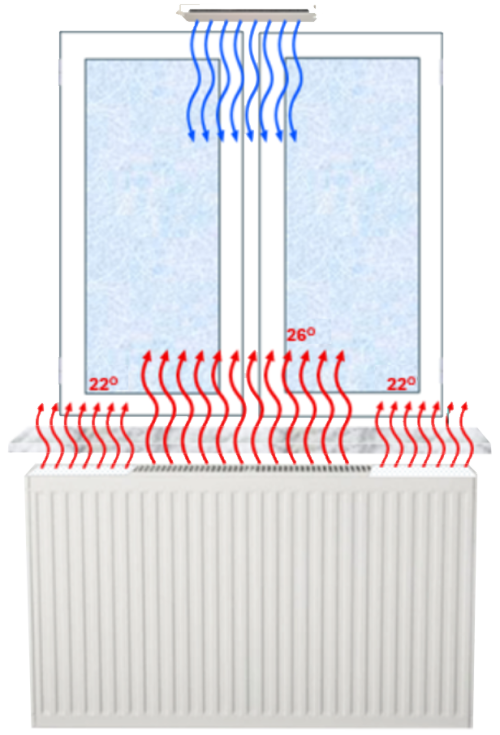

Bild 2. Varmluftsflöde från radiatorn med AIRES 20 Styrplatta.AIRES 20 styr den varma luften mot mitten av fönstret, vilket möjliggör en snabbare uppvärmning av den kalla inkommande luften genom en AIRES fönstreventil.
AIRES 20 varmluftsstyrningsplatta
AIRES 20 Styrplatta för radiatorer är avsedd för att styra den varma luften från radiatorn som stiger uppåt framför fönstret i riktning mot uteluftsventilen, där sådan är monterad ovanför fönstret. Styrplattan är perforerad med ett antal hål och finns i flera olika dimensioner för att anpassas till radiatorns bredd (se bild 1 ovan).
Styrplattornas placering reglerar inblandningen av den varma uppåtstigande luften från radiatorn med den kalla uteluft som strömmar in genom en AIRES fönsterventil. Där-med minimeras kallraset vintertid och inomhusklimatet förbättras. Temperaturen på den varma uppåtstigande luften som styrs mot mitten framför fönstret ökar med några grader, samtidigt som radiatorns funktionalitet bibehålls då värmen fortfarande sprids från dess sidor och genom perforeringarna. Resultatet av testet visas i bild 2 nedan.
AIRES 20 Styrplattor placeras direkt ovanpå vattenburna radiatorer. Antal plattor som placeras ut, minst en på varje kant av radiatorns ovansida, beror på radiatorns bredd samt dimensionerna på AIRES fönsterventil och på de AIRES 20 Styrplattor som används. Monteringen av AIRES 20 Styrplatta kan varieras för anpassning till olika typer av radiatorer.
Det mest särskiljande med AIRES 20 Styrplatta är att med placering enligt anvisning styrs en större del av den varma luften upp framför fönstret mitt under uteluftsventilen och underlättar inblandningen med den kalla luften från en AIRES fönsterventil avsett för fönsterkarm. Den uppåtstigande luften blir några grader varmare, se bild 2. Detta bidrar till en bättre luftinblandning vilket minimerar kallraset och förbättrar inomhusklimatet.
Bild 2. Varmluftsflöde från radiatorn med AIRES 20 Styrplatta.AIRES 20 styr den varma luften mot mitten av fönstret, vilket möjliggör en snabbare uppvärmning av den kalla inkommande luften genom en AIRES fönstreventil.
TEKNISKA DATA
Dimensioner
Beror på AIRES fönsterventils och radiatorns model. I testet användes en AIRES 20 med dimensionerna 65 x 200 mm och 2 mm tjok.
Material och färg
Plåt
Stockholmsvit – RAL 9010 (NCS S 0502-Y)
